初步測量:

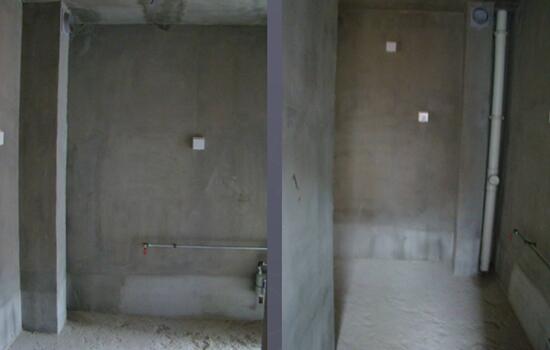

初測是指毛壞房測量,此尺寸一般用于確認初步方案并以此為依據作出水電圖

初測圖紙


復測
復測是指待客戶的廚房墻磚、地磚、吊頂和門框位均已裝修完成,按照之前確認的方案進行準確測量,此尺寸用于合同和生產圖紙的制作,在實際操作過程中,墻磚的施工完成為復測的必要條件,地磚、吊頂、門框等尺寸可由施工方提供數據。
若因工期緊張需要以毛壞房測量圖紙下單,需施工方提供貼磚后的數據,并按確認的方案給出水電圖,并說明在靠墻部位于安裝時會視現場情況切割小封板
以下所闡述的內容視以“復測”為設定前提



水電位
水平方向離墻距、垂直方向離地高度,進出水位水平方向需提供遠近點數據,其它數據視設計方案而確定是否有必要提供遠近點或高低點位置
窗臺高度
臺面后擋水邊若高過窗臺須仔細了解
吊頂(天花)高度 吊頂面與墻面以三角條銜接的,若是吊柜直接到頂?shù)淖龇?,則吊柜頂部與天花之間會有25mm左右距離,此數據在直角條銜接情況下為10mm左右,吊頂高度采用多點垂直測量方式,若遇天花高度偏差較大


以上就是測量的一部分,希望您有個初步了解,對今后的裝修路能夠一路平坦~
